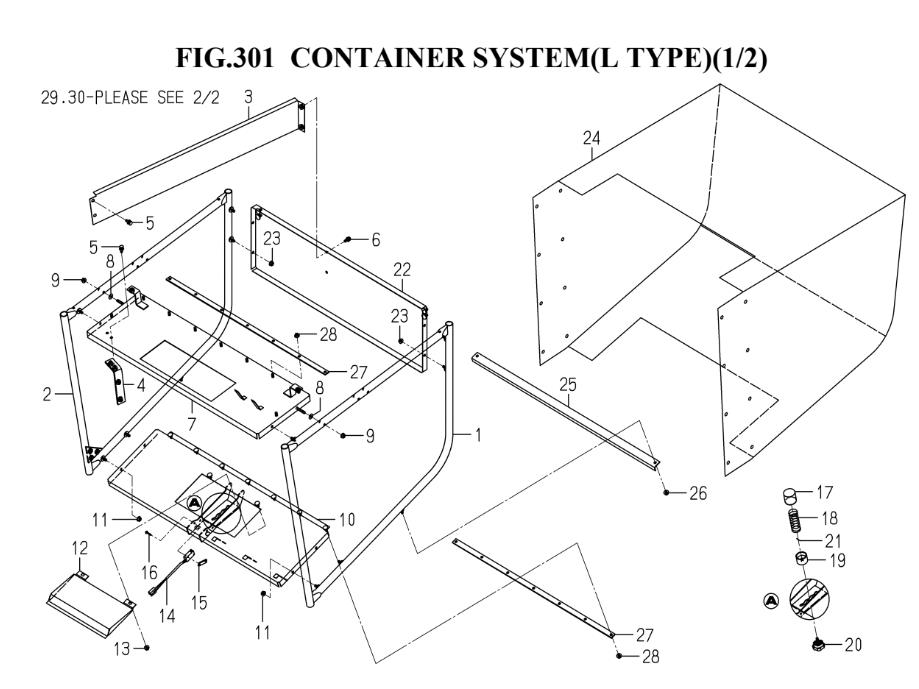

CONTAINER SYSTEM(L TYPE)(1/2)(8671-305-0100)

CONTAINER SYSTEM(L TYPE)(1/2)(8671-305-0100) assembly details for Iseki COLLECTOR SBC400X (8671-095-100-00) SXG15 model

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

RefNoDescriptionPrice
001867130521010FRAME/CONTAINER/LHN/A POA
002867130522010FRAME/CONTAINER/RHN/A POA
003867130544000PLATE/GUIDE COMP£32.63 Add to
004867130545000PLATE/L/25X125 COMP£20.66 Add to
005V21036060160BOLT,SP/M6X16 (-104713) (-236)£1.92 Add to
006V12036600160SCREW,SP/M6X16£1.71 Add to
007867130523010PLATE/UPPER COMPN/A POA
008382424802700WASHER/07X16X02£1.44 Add to
009V36026000600NUT/WASHER/M6£1.47 Add to
010867130533030PLATE/UNDER COMP£145.80 Add to
011V36026000600NUT/WASHER/M6£1.47 Add to
012866460521020PLATE/SENSOR COMP£28.89 Add to
013V36026000600NUT/WASHER/M6£1.47 Add to
014866460523000SWITCH ASSY£31.10 Add to
015364249600710PLATE,SWITCH (-622) (623-)£4.85 Add to
016161412900300SCREW/M03X20 (-622) (623-)£1.53 Add to
017866460500210CUP/SPRING£8.05 Add to
018867160500300SPRING/HC070£10.00 Add to
019866460500400NUT/ADJUST£14.11 Add to
020866460500500BOLT/KNOB/M06X20£6.43 Add to
021V50016160100PIN,SPLIT/1.6X10N/A POA
022867130537010COVER/REAR COMP£78.41 Add to
023V36026000600NUT/WASHER/M6£1.47 Add to
024867130501110CLOTH/COLLECTOR COMPN/A POA
025867130500700PLATE/L/770X25£32.19 Add to
026V36026000600NUT/WASHER/M6£1.47 Add to
027867130500810PLATE/I/16X670£24.15 Add to
028V36026000600NUT/WASHER/M6£1.47 Add to
029867130531000HITCH/CONTAINER/LH£32.63 Add to
030867130539000PLATE/I/22X60 COMP£7.40 Add to
031V36026000600NUT/WASHER/M6£1.47 Add to
032867130535000HITCH/CONTAINER/RH£32.63 Add to
033857130539000PLATE/I/22X60 COMPN/A POA
034V36026000600NUT/WASHER/M6£1.47 Add to
035867130538010PLATE/L/25X72 COMP£12.15 Add to
036V36026000600NUT/WASHER/M6£1.47 Add to
037867130500210COVER/UPPERN/A POA
038867130501400PLATE/COVER/UNDERN/A POA
039V41126000300WASHER/M3N/A POA
040W29620240570RIVET/BLINDN/A POA
041866460523000SWITCH ASSY£31.10 Add to
042364249600710PLATE,SWITCH (-622) (623-)£4.85 Add to
043161412900300SCREW/M03X20 (-622) (623-)£1.53 Add to
044867130527010PLATE/COVER/UPPERN/A POA
045172560405100SCREW/SP/M06X16£1.74 Add to
046171660100300BOLT/KNOB/M06X13 (-134)£5.89 Add to
047165060101500SPRINGN/A POA
048V12036400080SCREW/SPN/A POA
049V30126000400NUT/M4N/A POA
050V40116000400WASHER,SP/M4 (-600915)N/A POA
051169073300600SCREW/TRUSS/M06X25£1.52 Add to
052867130525010PLATE/LOCK COMP£31.76 Add to
053V21026060160BOLT,S/M6X16 (SXG19 -9113) (SXG22 -3049)£1.67 Add to
