Engine

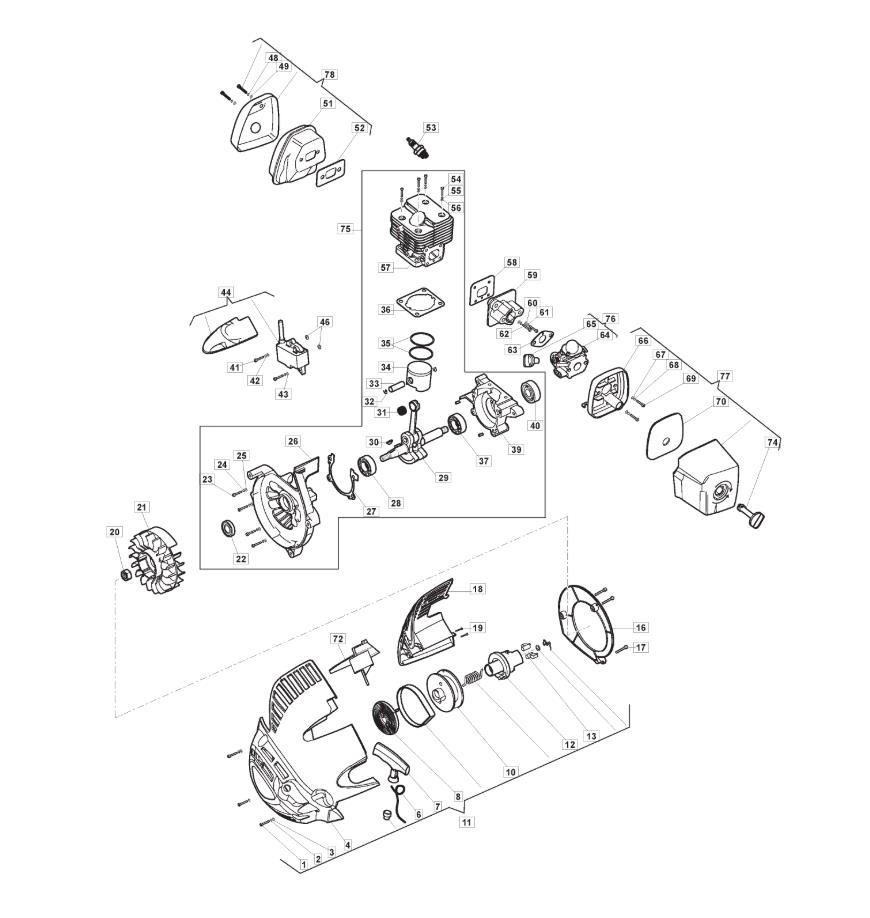

Engine assembly details for Mountfield MBL 270V (255127003/M17) 2018 model

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

RefNoDescriptionPrice
0012132550SCREW TCCE M5 x 25£1.79 Add to
002112581500/0WASHER M5£2.06 Add to
003112521320/0WASHER M5 5.3 x 10 x 1£2.06 Add to
004118804606/0RECOIL HOUSING [RED]£26.18 Add to
006123234005/0STARTER CORD£1.79 Add to
007118805258/0RECOIL HANDLE, GREY-BLACK£7.10 Add to
008118803058/0RECOIL SPRING£5.46 Add to
010118803060/0RECOIL PULLEY£3.69 Add to
011118803134/0RECOIL ASSEMBLY [YELLOW]£53.22 Add to
012118803061/0STARTER GEAR£3.55 Add to
013118803062/0STARTER PAWL£1.79 Add to
016118803063/0AIR DEFLECTOR£4.52 Add to
017112726389/0SCREW M4 X 12 (BLACK GALVANIZED)£2.06 Add to
018118803064/0MUFFLER COVER [GREY]£5.60 Add to
019112727810/0SELF-TAP SCREW 3.5 x 13£2.06 Add to
020112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
021118803065/0FLYWHEEL£32.99 Add to
022118550599/0OIL SEAL 12 x 22 x 7£2.18 Add to
0232132550SCREW TCCE M5 x 25£1.79 Add to
024112581500/0WASHER M5£2.06 Add to
025112521320/0WASHER M5 5.3 x 10 x 1£2.06 Add to
026118803066/0CRANKCASE£20.45 Add to
027118803067/0CRANKCASE GASKET£2.32 Add to
028119216038/0BEARING 6201-2RS C3£6.27 Add to
029118803068/0CRANKSHAFT£41.16 Add to
0303151050FLYWHEEL KEY 3 x 5 x 12.65£6.14 Add to
031118803069/0NEEDLE BEARING D=8£3.41 Add to
032123202006/0CIRCLIP£1.79 Add to
033118803070/0PISTON PIN£2.18 Add to
034118803071/0PISTON£10.66 Add to
035118803072/0PISTON RING£2.87 Add to
036118803073/0CYLINDER GASKET£2.00 Add to
037119216038/0BEARING 6201-2RS C3£6.27 Add to
039118803075/0CRANKCASE£24.95 Add to
040118550599/0OIL SEAL 12 x 22 x 7£2.18 Add to
0412132510SCREW TCCE M4 x 22 - NLA£1.79 Add to
042112581200/0WASHER M4 4.1 x 7.1 x 0.9£2.06 Add to
043112523000/1WASHER M4 4.3 X 12 X 1£1.98 Add to
044118803076/0IGNITION COIL£27.72 Add to
046118804612/0HEAT INSULATION PAD£4.52 Add to
048112581500/0WASHER M5£2.06 Add to
049112521320/0WASHER M5 5.3 x 10 x 1£2.06 Add to
051118803080/0MUFFLER£43.89 Add to
052118803081/0MUFFLER GASKET£2.32 Add to
0533210024SPARK PLUG CHAMPION RCJ7Y , NGK BPMR6A£4.52 Add to
0542132550SCREW TCCE M5 x 25£1.79 Add to
055112581500/0WASHER M5£2.06 Add to
056112521320/0WASHER M5 5.3 x 10 x 1£2.06 Add to
057118803082/0CYLINDER£38.44 Add to
058118803083/0INTAKE MANIFOLD GASKET£2.61 Add to
059118803084/0INTAKE MANIFOLD£7.27 Add to
060112521320/0WASHER M5 5.3 x 10 x 1£2.06 Add to
061112581500/0WASHER M5£2.06 Add to
0622132550SCREW TCCE M5 x 25£1.79 Add to
063118803085/0CARBURETTOR GASKET£2.74 Add to
064118804969/0CARBURETOR ASSY£29.78 Add to
065118804969/0CARBURETOR ASSY£29.78 Add to
066118803088/0AIR FILTER BASE£7.92 Add to
067112521320/0WASHER M5 5.3 x 10 x 1£2.06 Add to
068112581500/0WASHER M5£2.06 Add to
070118803089/0AIR FILTER£4.90 Add to
072118804611/0RUBBER PAD£6.01 Add to
074118803090/0AIR FILTER KNOB£1.79 Add to
075118804968/0ENGINE SHORT BLOCK ASSY£153.95 Add to
076118804969/0CARBURETOR ASSY£29.78 Add to
077118805239/0AIR FILTER ASSY£11.46 Add to
078118804971/0MUFFLER ASSY£46.54 Add to
079118805290/0PAPER GASKET£2.18 Add to
080118805291/0METAL GASKET£2.32 Add to
081118803075/10N/A POA
