80V Chainsaw

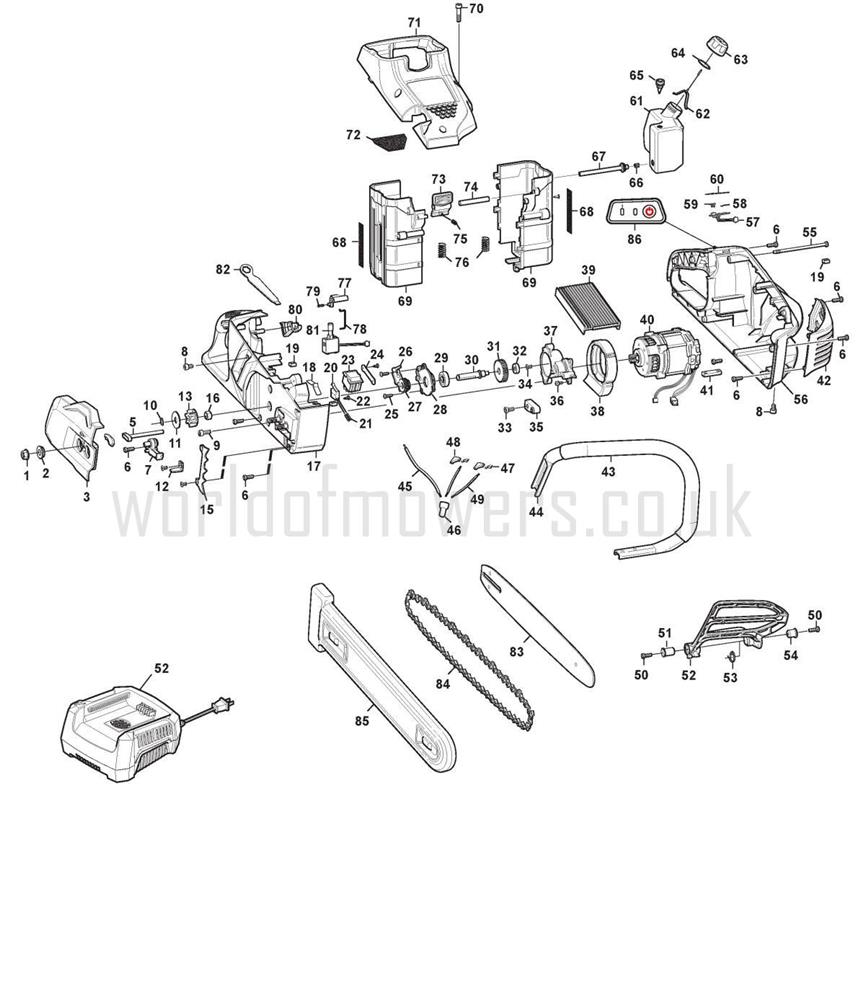

80V Chainsaw assembly details for Stiga SC 80 AE 2017 model

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

RefNoDescriptionPrice
001112154210/0SELF-LOCK WINGED NUT M8 DIN 6927£2.06 Add to
002118810358/0BUSH£1.58 Add to
003118810373/0SIDE COVER£6.71 Add to
005118810338/0OIL OUTLET TUBE£5.78 Add to
0062132110SCREW TCCE M6 x 16£1.79 Add to
007118810347/0TENSIONING ARM (OBSOLETE) (OBSOLETE)N/A
008112727794/0CHEESE-HEAD SCREW M6 x 12£1.79 Add to
0092132590SCREW TCCE M6X18 (OBSOLETE) (OBSOLETE)N/A
010118810403/0CLAMP D10£1.58 Add to
011118810480/0SPROCKET WASHER (OBSOLETE) (OBSOLETE)N/A
012118810319/0CHAIN BLOCK£5.45 Add to
013118803294/0SPROCKET£5.29 Add to
015118810324/0SPIKE£6.16 Add to
016118804141/0SPACER£1.79 Add to
017118810361/0RIGHT HOUSING (OBSOLETE)N/A
018118810357/0SPRING£5.37 Add to
019112360430/0NUT M6£3.15 Add to
020118810342/0SIGNAL SWITCH£13.24 Add to
021118804135/0CABLE£1.74 Add to
0226981268SCREW£2.00 Add to
023118803343/0SWITCH 3£20.01 Add to
024118810303/0SWITCH BOARD£5.45 Add to
025118810355/0SCREW£5.21 Add to
026118803465/0OIL PUMP ASSEMBLY (OBSOLETE) (OBSOLETE)N/A
028118810354/0GEAR CASE COVER£6.79 Add to
029118804136/0BEARING 606-2RS£5.54 Add to
030118810356/0OUTPUT SHAFT£8.14 Add to
031118810310/0DRIVEN GEAR£21.66 Add to
032118810454/0BEARING£6.16 Add to
0332132110SCREW TCCE M6 x 16£1.79 Add to
0342126050SCREW (OBSOLETE)N/A
035118810320/0CONNECTING BRACKET£6.16 Add to
036112727790/0CHEESE-HEAD SCREW M5 x 10£2.06 Add to
037118810352/0GEARBOX HOUSING£8.99 Add to
038118803314/0AIR OUTLET GUIDE£6.11 Add to
039118810393/0PCB£177.43 Add to
040118810392/0MOTOR£105.95 Add to
041118810317/0FIXED BLOCK£5.69 Add to
042118810369/0ENGINE COVER (OBSOLETE)N/A
043118810340/0AUXILIARY HANDLE COVER£5.29 Add to
044118810308/0AUXILIARY HANDLE£14.74 Add to
045118810302/0CONDUCTOR CORD£6.26 Add to
046118810300/0TERMINAL B (OBSOLETE)N/A
047118810398/0TERMINAL (OBSOLETE)N/A
048118810389/0TERMINAL SHEATH£4.10 Add to
049118810301/0CONDUCTOR CORD (OBSOLETE)N/A
050112728510/0SELF-TAP SCREW 4.8 x 13£3.15 Add to
051118810321/0LONG SLEEVE (OBSOLETE)N/A
052118810365/1HAND GUARD£6.94 Add to
053118810316/0SPRING (OBSOLETE)N/A
054118810323/0SHORT SLEEVE (OBSOLETE)N/A
055112728440/0SELF-TAPPING SCREW 4.8 X 13£1.79 Add to
056118810359/0LEFT HOUSING (OBSOLETE)N/A
057118810341/0POWER CONTROL BOARD£11.43 Add to
058118804139/0LIGHT MAT£1.74 Add to
059118810387/0PCB BUTTON (OBSOLETE)N/A
060118810344/0BUTTON LABEL (OBSOLETE)N/A
061118810334/0Oil TankN/A POA
062118810333/0WireN/A POA
063118810331/0OIL CAP£1.58 Add to
064118810390/0SEAL RING£3.64 Add to
065118803365/0OIL TANK INLET VALVE£1.79 Add to
066118810350/0SPRING£3.81 Add to
067118810339/0OIL INLET TUBE£2.87 Add to
068118810336/0Dust CoverN/A POA
069118810332/0Battery HousingN/A POA
0702132180SCREW TCCE M6 x 25£1.79 Add to
071118810376/0UPPER CASE£12.69 Add to
072118810335/0Dust CoverN/A POA
073118810380/0BATTERY PACK BUTTON£2.30 Add to
074118810306/0PinN/A POA
075118810281/0RESET SPRING£1.50 Add to
076118810400/0SpringN/A POA
077118810384/0ButtonN/A POA
078118810311/0SWITCH LEVER£2.06 Add to
079118810289/0SPRING£3.81 Add to
080118810382/0TriggerN/A POA
081118810395/0SPEED SWITCH£12.85 Add to
082118810315/0WRENCH£4.52 Add to
0831519-9095-01GUIDE BAR 16" (3/8"-0.050")£49.92 Add to
0841519-9120-01CHAIN 91VG-56E£32.92 Add to
085118810388/0CHAIN COVER£7.97 Add to
086114369706/0SWITCH ON/OFF DECAL£6.47 Add to
