Steering

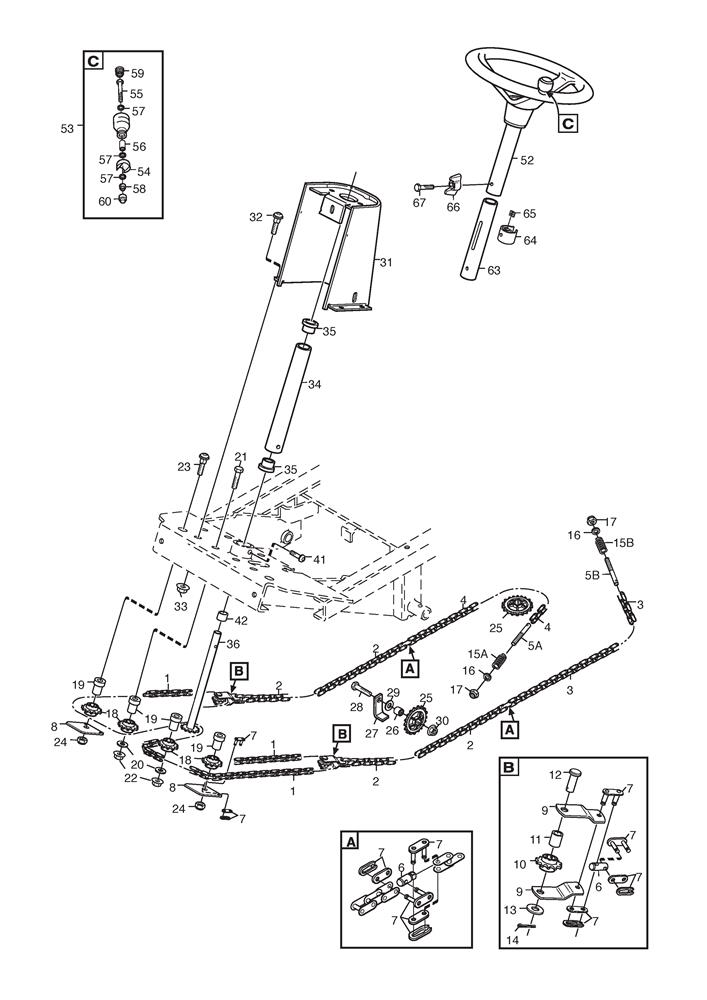

Steering assembly details for Stiga Park Royal (13-6183-14) 2008 model

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

RefNoDescriptionPrice
0011134-2820-10CHAIN (129 LINKS)N/A POA
0011134-6374-10CHAIN (129 LINKS)£27.27 Add to
0021134-2820-09CHAIN (35 LINKS)N/A POA
0021134-6374-09CHAIN (35 LINKS)£11.87 Add to
0031134-2820-02CHAIN (41 LINKS)N/A POA
0031134-6374-02CHAIN 41N/A POA
0041134-2820-05CHAIN (47 LINKS)N/A POA
0041134-6374-05CHAIN (47 LINKS)£15.59 Add to
005A1134-3550-01END NIPPLE [L=110]£18.53 Add to
005B1134-3550-02END NIPPLE [L=90]£18.27 Add to
006137510324/0CHAIN CONNECTION PIN£7.10 Add to
007187060100/1STEERING CHAIN LOCK£7.62 Add to
007187060100/1STEERING CHAIN LOCK£7.62 Add to
0081134-5652-01ATTACHMENT PLATE£5.46 Add to
0091134-5651-01BRACKET£4.35 Add to
0101134-2816-01SPROCKET£10.77 Add to
0111134-0041-02BUSH£10.09 Add to
0121134-4817-01PIN£12.96 Add to
013112521360/0WASHER M10 10.5 x 20 x 2£2.06 Add to
0149599-0054-02SPLIT PIN£2.32 Add to
015A1134-3817-01COMPRESSION SPRING£12.96 Add to
015B1134-3817-02COMPRESSION SPRING£12.68 Add to
0169699-0090-02WASHER 8.4 x 18 x 1.5£2.32 Add to
0179747-0831-02LOCK NUTN/A POA
0181134-2816-01SPROCKET£10.77 Add to
0191134-5653-01SPACER£9.14 Add to
020112521360/0WASHER M10 10.5 x 20 x 2£2.06 Add to
021112692395/2SCREW M10 x 60£3.49 Add to
0229739-1031-22NUT M10£2.32 Add to
0239897-1060-12SCREW M10 x 60£3.28 Add to
0249731-1031-22LOCK NUT M6MF M10£2.47 Add to
024112156602/0LOW SELF-LOCKING NUT M10£1.79 Add to
0251134-3547-01SPROCKET£12.96 Add to
0261134-0041-01BUSH£9.41 Add to
0271134-0046-00BRACKET£2.14 Add to
0271134-3022-01BRACKET£62.97 Add to
0289997-1040-16SCREW M6S 10 x 40£7.23 Add to
029112521360/0WASHER M10 10.5 x 20 x 2£2.06 Add to
0309739-1031-22NUT M10£2.32 Add to
0311134-4120-04STEERING CONSOLEN/A POA
0329897-0820-16SCREW M8 x 20£2.32 Add to
0339739-0831-22NUTN/A POA
0341134-1305-03LOWER STEERING COLUMN£45.26 Add to
0351134-1901-01PLASTIC BUSH£12.27 Add to
0361134-2821-04STEERING ROD£62.98 Add to
0419893-0616-16SCREW M6 x 16£2.47 Add to
0421134-2837-03SPACER£11.46 Add to
0521134-5173-02STEERING WHEEL C/W KNOB£191.06 Add to
0531134-3769-01STEERING WHEEL BUTTON KIT£37.08 Add to
0541134-3752-01KNOB HOLDER£7.13 Add to
0559997-0865-12SCREW M6S M8X65£1.91 Add to
0559997-0870-16SCREW M6S M8 x 70£2.47 Add to
0561134-1565-06SPACER£11.32 Add to
0579699-0090-02WASHER 8.4 x 18 x 1.5£2.32 Add to
05811215500/0LOCK NUTN/A POA
0599403-0043-70PLUG£5.06 Add to
0609403-0113-00RING NUTN/A POA
0631134-5216-01INNER STEERING TUBE£87.50 Add to
0641134-5177-01SLIDE COLLAR£13.64 Add to
0659710-0631-12SQUARE NUT£3.55 Add to
0661134-4481-02WING NUT£6.14 Add to
067112792099/0HEX HEAD SCREW M6 x 30£1.79 Add to
