Chassis

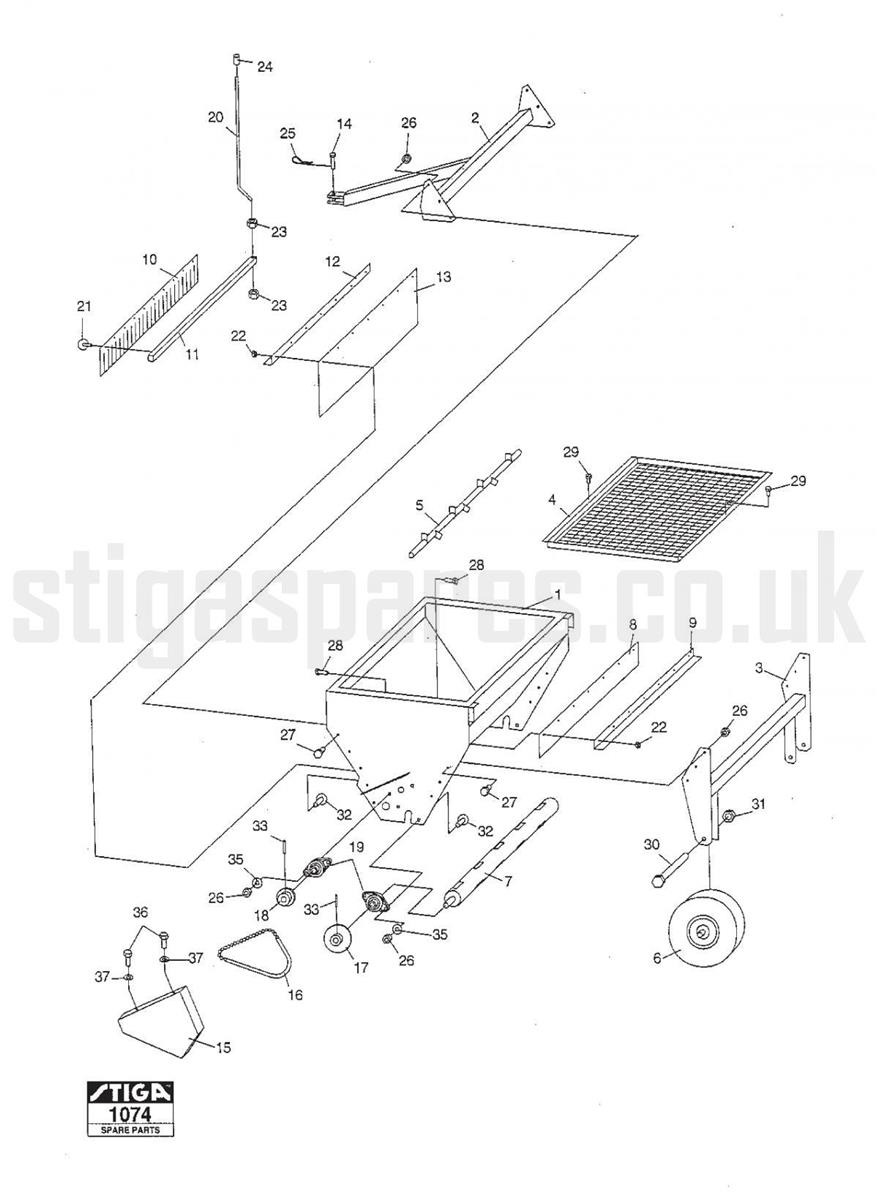

Chassis assembly details for Stiga SAND SPREADER 13-1975-14 2016 model

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

RefNoDescriptionPrice
0011319-1666-01CONTAINER£902.25 Add to
0021319-1667-01TOWING BAR£239.28 Add to
0031319-1668-01WHEEL SUPPORT FRAME£277.39 Add to
0041319-1669-01GUARD£307.87 Add to
0051319-1670-01SHAFT£239.28 Add to
0061319-1606-01PIVOT WHEEL£184.64 Add to
0071319-1671-01SHAFT£420.89 Add to
0081319-1672-01RUBBER£84.77 Add to
0091319-1673-01SUPPORT PLATE£114.54 Add to
0101319-1674-01SPRING BLADE£103.58 Add to
0111319-1675-01TUBE£127.51 Add to
0121319-1676-01SUPPORT PLATE£114.54 Add to
0131319-1677-01RUBBER£115.38 Add to
0141319-1678-01HITCH PIN£35.71 Add to
0151319-1679-01CHAIN GUARD£188.49 Add to
0161319-1680-01DRIVE CHAIN£154.73 Add to
0171319-1681-01CHAIN WHEEL (24)£154.05 Add to
0181319-1682-01CHAIN WHEEL (15)£147.82 Add to
0191319-1665-01FLANGE BEARING£117.47 Add to
0201319-1683-01CONTROL SHAFT£102.09 Add to
0211319-1693-01POP RIVET£3.83 Add to
022112154510/0LOW SELF-LOCKING NUT M6 UNI7474 ACC.6S£2.06 Add to
023112156602/0LOW SELF-LOCKING NUT M10£1.79 Add to
0241319-1691-01PLASTIC PLUG£7.36 Add to
0251319-1692-01SPRING PIN£12.22 Add to
026112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
027112792610/0HEX-HEAD SCREW M8 x 16£2.02 Add to
0289997-0620-16SCREW M6S M6 x 20£2.06 Add to
028112793102/0SCREW TE M8x20 UNI 5739 ACC.8.8£2.06 Add to
0289997-0620-16SCREW M6S M6 x 20£2.06 Add to
028112793102/0SCREW TE M8x20 UNI 5739 ACC.8.8£2.06 Add to
0299849-8013-16SCREW£2.74 Add to
0301319-1694-01SCREW£24.63 Add to
0319747-1231-02NUT£2.06 Add to
0329898-0830-16SCREW£6.95 Add to
0339595-0270-00LOCATING PIN£2.06 Add to
035112521350/0WASHER M8 8.4 x 16 x 1.6£2.06 Add to
036112790780/0HEX HEAD SCREW M6X12£3.64 Add to
037112523050/0WASHER M6 6.6 x 24 x 2£2.06 Add to
