SnowThrower (2)

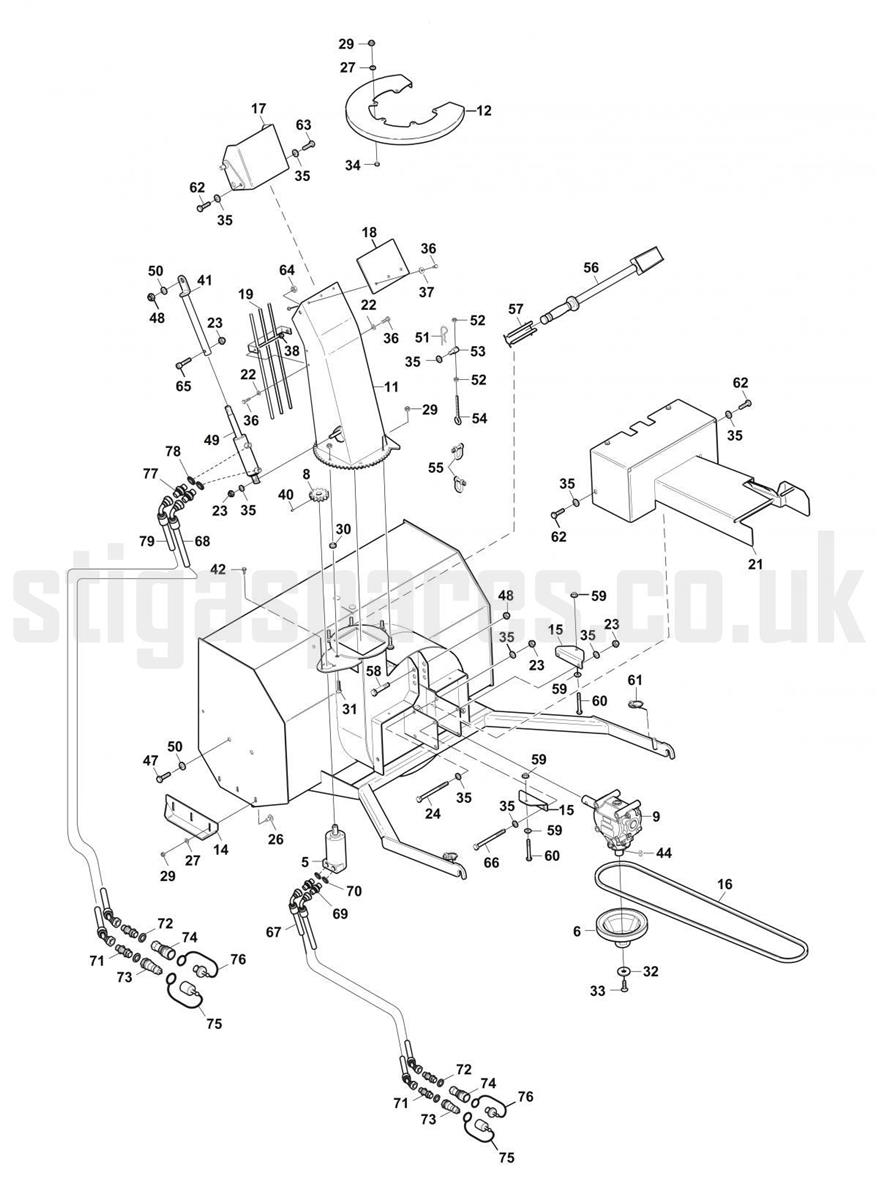

SnowThrower (2) assembly details for Stiga SNOW THROWER 2-STAGE HYDRAULIC 13-3930-11 2016 model

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

RefNoDescriptionPrice
0051319-2129-01HYDRAULIC MOTOR£865.83 Add to
0061319-1924-01BELT PULLEY£103.85 Add to
0081319-2125-01PINION GEAR£45.44 Add to
0091319-1953-01GEARBOX (3.25:1)£381.83 Add to
0111319-2344-01DISCHARGE CHUTE£638.06 Add to
0121319-2345-01GUARD£116.17 Add to
0141319-1503-01SKID PLATE£112.23 Add to
0151319-2347-01BELT GUIDE£34.63 Add to
0161134-9147-01DECK DRIVE BELT [KEVLAR]£50.70 Add to
0171319-2348-01CHUTE£76.67 Add to
0181319-1524-01RUBBER£39.69 Add to
0191319-1893-01DISCHARGE GUARD£57.37 Add to
0211319-2349-01BELT PROTECTION£195.66 Add to
0229699-0025-02Bricka WasherN/A POA
023112156602/0LOW SELF-LOCKING NUT M10£1.79 Add to
0249997-1012-02SCREW M6S M10 x 120£6.63 Add to
027112521350/0WASHER M8 8.4 x 16 x 1.6£2.06 Add to
029112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
0301319-1966-01COLLAR£20.31 Add to
0319997-0840-16SCREW M6S M8 x 40£2.06 Add to
0321319-1879-01WASHER£18.27 Add to
0331319-1883-01SCREW£3.83 Add to
0341319-2350-01COLLAR£5.75 Add to
035112521360/0WASHER M10 10.5 x 20 x 2£2.06 Add to
036112790780/0HEX HEAD SCREW M6X12£3.64 Add to
037112523050/0WASHER M6 6.6 x 24 x 2£2.06 Add to
038112154510/0LOW SELF-LOCKING NUT M6 UNI7474 ACC.6S£2.06 Add to
0411319-2351-01TUBE£38.80 Add to
0429698-0616-16ScrewN/A POA
0441319-1884-01KEY£10.77 Add to
0491137-0071-01HYDRAULIC CYLINDER£368.20 Add to
050112521370/0WASHER M12 13 24 x 2.5£2.06 Add to
0519598-0003-02SPRING PIN£2.32 Add to
052112293200/0HEXAGON NUT M8 UNI 5588 ACC.6S£1.86 Add to
0531134-0576-02PIN£11.32 Add to
0549405-0031-00EYE-BOLT£8.32 Add to
0551134-2629-01LIFT LINK£15.69 Add to
0561319-2085-01CLEANING STICK£11.46 Add to
0571319-2086-01Bracket£4.60 Add to
0589997-1260-12ScrewN/A POA
059112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
0609997-0870-16SCREW M6S M8 x 70£2.47 Add to
0611319-2319-01PinN/A POA
0629997-1030-16SCREW M6S M10 x 30£3.00 Add to
0639997-1025-16SCREW M6S M10 x 25£2.06 Add to
064112156602/0LOW SELF-LOCKING NUT M10£1.79 Add to
0651319-2352-01SCREW£3.64 Add to
0661319-1882-01Screw L = 130 mm£4.01 Add to
067118890129/0HYDRAULIC TUBE 1/4"£80.68 Add to
068118890130/0HYDRAULIC TUBE 1/4"£95.67 Add to
0691319-2201-01Adapter 1/4"-3/8" Adaptor 1/4-3/8N/A POA
0701319-2196-01Tätning 3/8" Seal 3/8N/A POA
071112375001/01/4 BSP M/M TUBE CONNECTION£6.27 Add to
0721134-4948-01SEAL WASHER 1/4"£2.59 Add to
0731134-6042-01QUICK COUPLING-MALE 1/4"£32.08 Add to
0741135-2498-01KNOB£7.78 Add to
0751134-7175-01PLASTIC CAP£8.87 Add to
0761134-7173-01PLASTIC PLUG 1/4"£13.95 Add to
0771134-4824-01ADAPTER£12.00 Add to
078118890131/0SEAL 1/8"£5.73 Add to
079118890132/0HYDRAULIC TUBE 1/4", L=980 mm£109.88 Add to
