Lawn sweeper

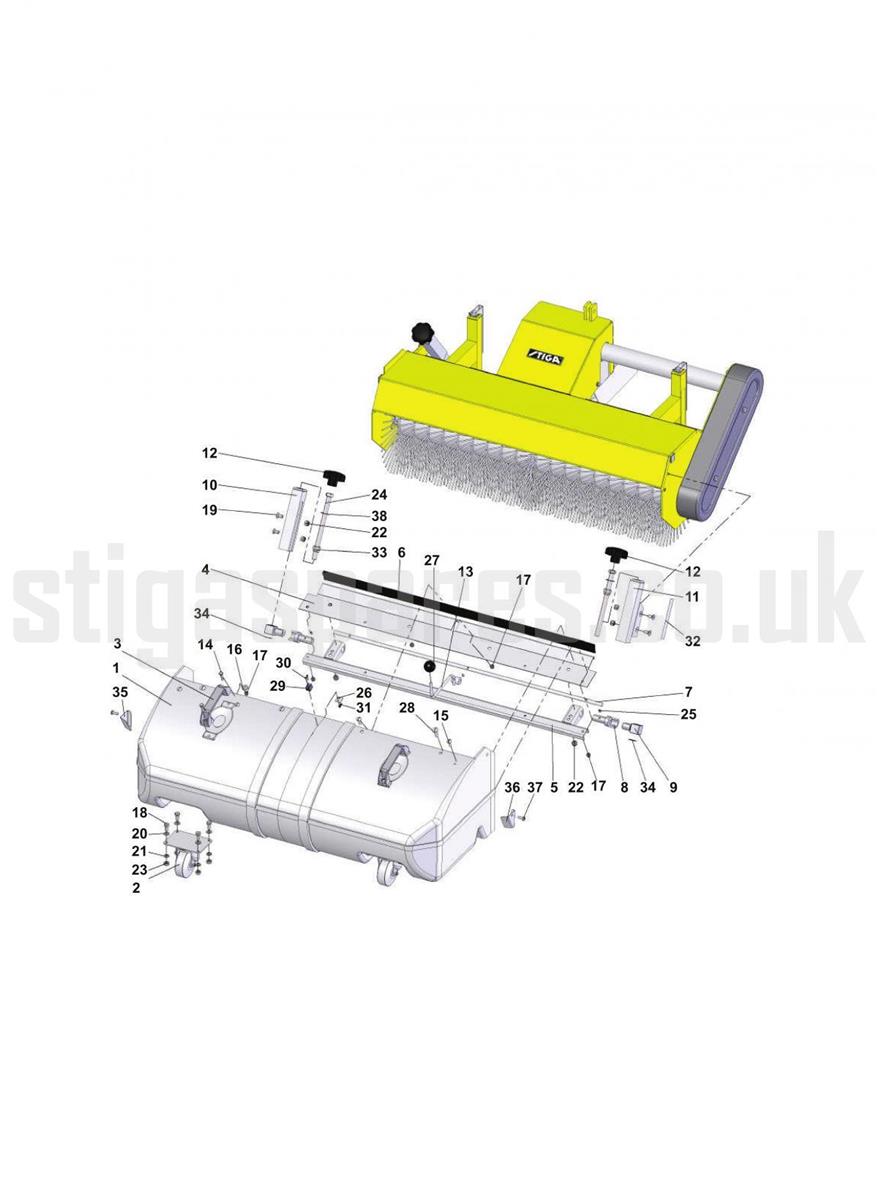

Lawn sweeper assembly details for Stiga SWEEPER With COLLECTOR 13-3910-11 2016 model

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

RefNoDescriptionPrice
001118890103/0GUARD£921.23 Add to
0021319-3564-01SUPPORT WHEEL£45.26 Add to
0031319-3567-01GRIP£24.26 Add to
0041319-3505-01SUPPORT PLATE£95.48 Add to
0051319-3537-01BAR£103.76 Add to
0061319-3536-01RUBBER STRIP£39.80 Add to
0071319-3538-01LOCK SHAFT£58.33 Add to
0081319-3530-01CATCH TUBE-CONTAINER£26.31 Add to
0091319-3532-01LOCK DEVICE£18.68 Add to
0101319-3534-01GUIDE TUBE-RH£64.32 Add to
0111319-3533-01GUIDE TUBE-LH£64.32 Add to
0121319-3568-01ADJUSTING KNOB£4.37 Add to
0131319-3531-01LOCK HANDLE-CONTAINER£54.18 Add to
014112791500/0SCREW TE M6x25 UNI 5739 ACC.8.8£2.06 Add to
0159948-0630-16SCREW£4.01 Add to
016112523050/0WASHER M6 6.6 x 24 x 2£2.06 Add to
017112154510/0LOW SELF-LOCKING NUT M6 UNI7474 ACC.6S£2.06 Add to
018112792610/0HEX-HEAD SCREW M8 x 16£2.02 Add to
0199924-0816-16Screw£4.01 Add to
0201134-4176-01CLIP£5.19 Add to
0219683-0030-02WASHER£2.06 Add to
022112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
023112293200/0HEXAGON NUT M8 UNI 5588 ACC.6S£1.86 Add to
024118890104/0SCREW£8.04 Add to
0251319-3545-01Screw£4.01 Add to
0261319-3535-01Mothall Lever£5.93 Add to
0279403-0036-70HANDLE KNOB£4.52 Add to
0289948-0630-16SCREW£4.01 Add to
0291319-3552-01Lever£8.59 Add to
030082-721-01Screw£4.01 Add to
0319799-0331-02Nut (OBSOLETE)N/A
0321319-3526-01Label£5.74 Add to
0339747-1231-02NUT£2.06 Add to
034MX585PUSH ON FIXING£3.64 Add to
0351319-3590-01Edge Guard-Rh£13.72 Add to
0361319-3589-01Edge Guard-Lh£13.72 Add to
0379948-0616-16SCREW MRX M6X16£2.47 Add to
038118890105/0SPRING WASHER£2.00 Add to
