FRAME

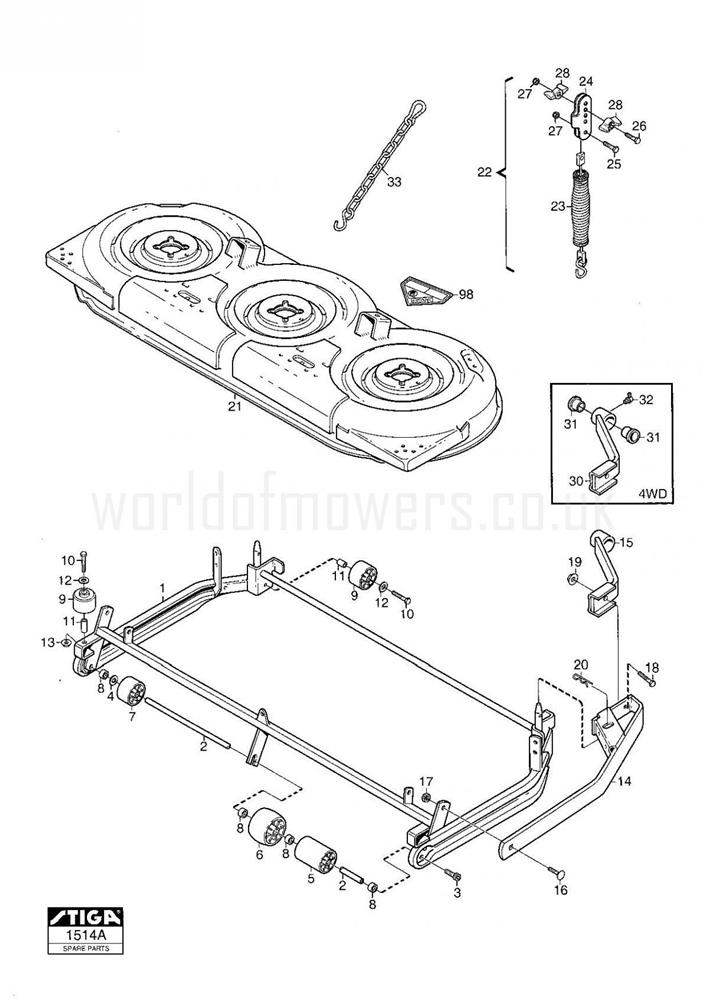

FRAME assembly details for Stiga 13-2920-39 Park 121M 4WD 2007 model

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

RefNoDescriptionPrice
0011134-3433-01FRAME-MOWER DECK£582.84 Add to
0021134-0304-06SHAFT£157.09 Add to
0039935-1020-16SCREW MC6S M10 x 20£7.23 Add to
004112521390/0WASHER M16 17 x 30 x 3£1.91 Add to
0051134-2406-01GUARD ROLLER£24.95 Add to
0061134-2405-01CASING WHEEL£24.95 Add to
0071134-3434-01ROLLER£13.77 Add to
0081134-3047-01SPACER£8.04 Add to
0091134-3434-01ROLLER£13.77 Add to
0109997-1060-12SCREW M6S M10 x 60£2.54 Add to
0111134-0041-04BUSH£11.46 Add to
0129699-0030-02WASHER (10 X 26 X 2)£2.14 Add to
0139739-1031-22NUT M10£2.32 Add to
0141134-3424-01ATTACHING BAR£191.18 Add to
0151134-3710-01ATTACHMENT ARM [2WD]£34.64 Add to
0169898-1035-16SCREW 10 x 35£3.15 Add to
0171134-4775-01LOCK NUT£2.47 Add to
0189997-1035-16SCREW M6S M10 x 35£3.28 Add to
0199739-1031-22NUT M10£2.32 Add to
0209598-0003-02SPRING PIN£2.32 Add to
0211134-3681-01DECK CASING 121M [YELLOW] (OBSOLETE)N/A
0221134-4688-02ACCESSORY BAG£94.93 Add to
0231134-4574-01DECK SPRING£59.19 Add to
0241134-4577-01SPRING PIVOT£50.70 Add to
025112793301/0HEX-HEAD SCREW M8 x 25£2.06 Add to
026119216047/0HEX-HEAD SCREW M8 X 35£2.06 Add to
027112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
0281134-4481-01WING NUT (M8)£2.06 Add to
0301134-5886-01ATTACHMENT ARM [4WD]£77.95 Add to
0311134-5686-01BEARING BUSH D= 25.4mm£14.58 Add to
0329501-0502-00GREASE JOINT£8.87 Add to
0331134-5952-01CHAIN£41.16 Add to
0989402-3124-00WARNING DECAL "DANGER"£16.50 Add to
0989402-3203-00WARNING LABEL W.SYMBOLS£24.95 Add to
