TRANSMISSION

TRANSMISSION assembly details for Stiga 13-2931-44 PARK 110 COMBI PRO DECK 2011 model

Parts list

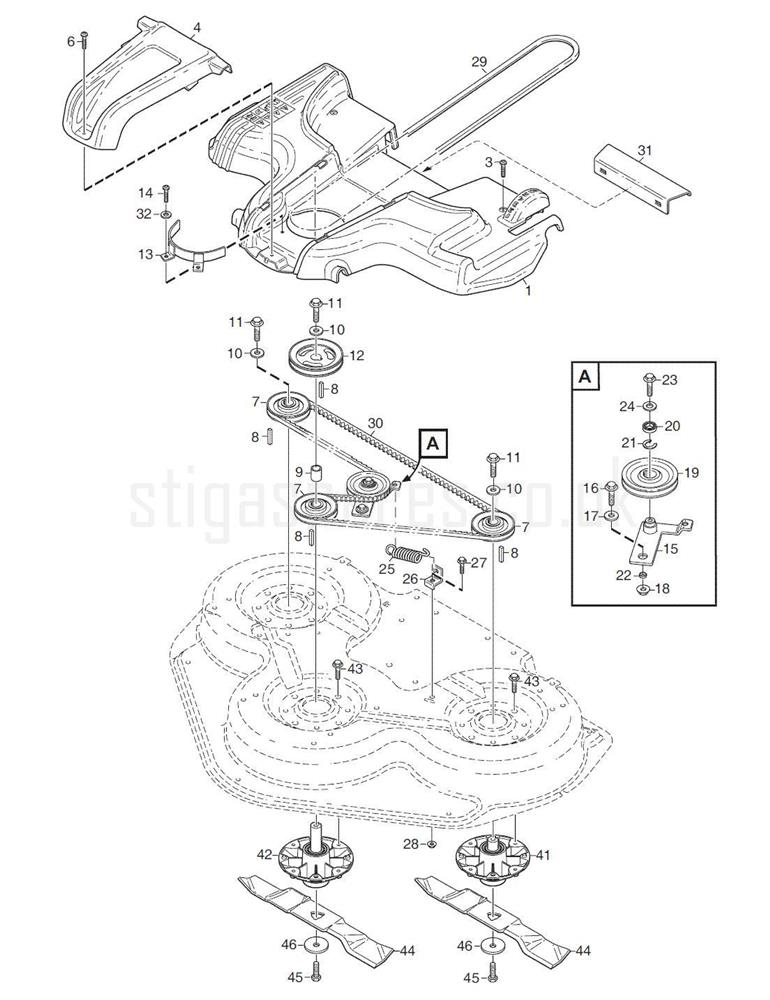

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

RefNoDescriptionPrice
0011137-0266-02TRANSMISSION COVER (OBSOLETE) (OBSOLETE)N/A
0011134-5447-01HEIGHT ADJUST QUADRANT£41.16 Add to
002112800815/0SCREW TE FL M8 x 16£2.06 Add to
003112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
0039893-0616-16SCREW M6 x 16£2.47 Add to
0041137-0269-03COVER [YELLOW]£28.04 Add to
0041134-3434-01ROLLER£13.77 Add to
0051134-0041-04BUSH£11.46 Add to
0069897-1060-12SCREW M10 x 60£3.28 Add to
0079739-1031-22NUT M10£2.32 Add to
0071137-0015-01PULLEY D = 106mm£28.90 Add to
0089600-0171-01FLAT KEY 6 x 6 x 25mm£3.55 Add to
0081134-5440-01CATCH£28.74 Add to
0099997-0840-16SCREW M6S M8 x 40£2.06 Add to
0091134-5400-03SPACER (L=20mm)£11.18 Add to
0101134-5406-01WASHER M10 10.5 x 35 x 5£4.23 Add to
0101134-1565-13SPACER£6.14 Add to
011112521350/0WASHER M8 8.4 x 16 x 1.6£2.06 Add to
0119997-1060-12SCREW M6S M10 x 60£2.54 Add to
0121137-0016-01PULLEY D = 140mm£38.44 Add to
012112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
0131134-7602-01REAR AXLE ASSEMBLY£279.08 Add to
0131134-6017-01BELT GUIDE£28.90 Add to
0149893-0616-16SCREW M6 x 16£2.47 Add to
0141134-5469-01BEARING HALF£12.00 Add to
0151134-5471-01BEARING PLATE-REAR£20.04 Add to
0151134-0325-04TENSION ARM£56.28 Add to
016112800815/0SCREW TE FL M8 x 16£2.06 Add to
016112691200/0HEX-HEAD SCREW M8 x 45£2.06 Add to
017112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
0179699-0109-02WASHER 10.5 x 40 x 2£2.32 Add to
018112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
0181134-5473-01Push Rod£18.48 Add to
0199570-0002-00ELBOW LINK£33.30 Add to
019387605019/0TENSION PULLEY ASSEMBLY£111.34 Add to
0209549-0062-01BALL BEARING£28.36 Add to
020112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
0211134-5855-01PIVOT ARM£34.35 Add to
021112610800/0CIRCLIP D=35£2.06 Add to
0221134-7618-01SPACER£10.50 Add to
0221134-5858-01PIVOT BRACKET£32.83 Add to
023112692050/0HEX-HEAD SCREW£1.91 Add to
0231134-4242-01SPACER WASHER£4.78 Add to
024112523060/0WASHER M8 8.4 X 24 X 2£2.06 Add to
0241134-5127-01WASHER£4.52 Add to
0251134-0327-00SPRING£12.96 Add to
0261134-5415-01SPRING BRACKET£14.45 Add to
026112800815/0SCREW TE FL M8 x 16£2.06 Add to
027112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
027112800815/0SCREW TE FL M8 x 16£2.06 Add to
028112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
0281134-5427-01FRONT AXLE [GREY]£91.78 Add to
0291134-5469-01BEARING HALF£12.00 Add to
0291134-9108-01DECK DRIVE BELT [KEVLAR] 4WD£54.79 Add to
0291134-9151-01DECK DRIVE BELT [KEVLAR] 2WD£75.23 Add to
0301134-9041-01DRIVE BELT£46.61 Add to
0301134-5846-01FRONT BEARING PLATE£36.46 Add to
031112691200/0HEX-HEAD SCREW M8 x 45£2.06 Add to
0311134-6103-01WEAR PROTECTION PLATE£35.71 Add to
032112523040/0WASHER M6 6.6 x 18 x 1.6£2.06 Add to
032112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
0339699-0087-02WASHER 5.3 x 16 x 2£2.47 Add to
034112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
0351134-6128-01COVER PLATE£15.45 Add to
036112800815/0SCREW TE FL M8 x 16£2.06 Add to
037112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
041387203000/0SHORT BLADE SHAFT ASSEMBLY£115.14 Add to
042387203001/0LONG BLADE SHAFT ASSEMBLY£123.25 Add to
0439945-0825-16SCREW M6SF M8 x 25£2.32 Add to
0441134-9124-01BLADE BAR ASSEMBLY-110C [3 PCS]£105.95 Add to
0459997-1060-12SCREW M6S M10 x 60£2.54 Add to
0461134-6211-01BLADE WASHER£3.55 Add to
