Height Adjusting

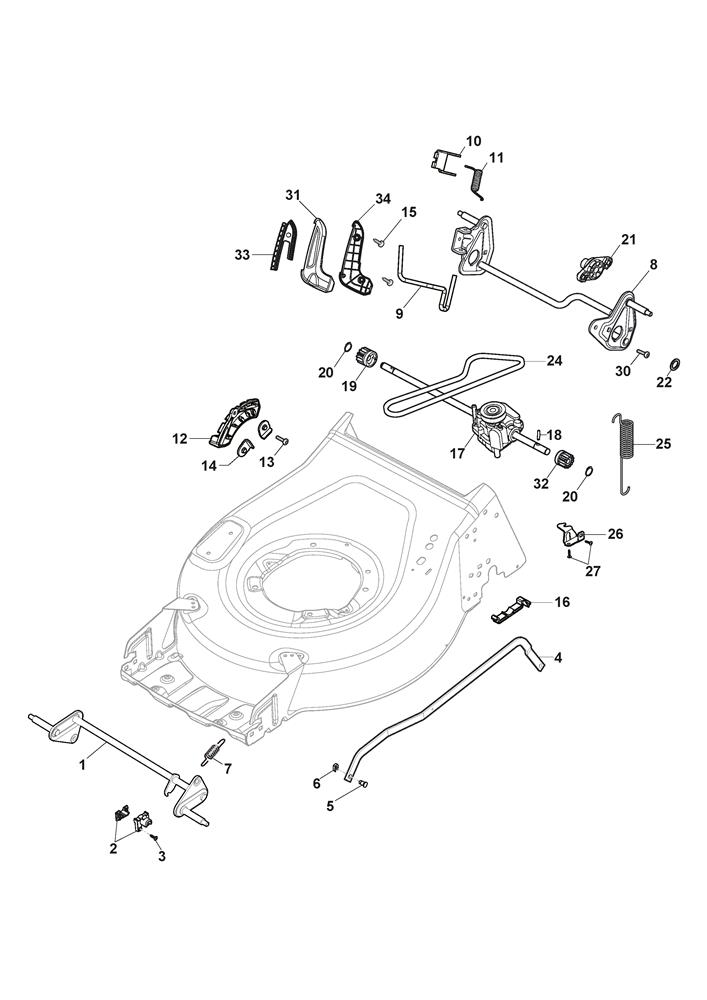

Height Adjusting assembly details for Stiga Combi 53 SEQ H (2L0536538/ST1) 2021 model

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

RefNoDescriptionPrice
001381302947/0FRONT WHEELS AXLE D=200 CP1 53£29.32 Add to
002322785305/1AXLE SUPPORT£3.00 Add to
003112728697/0SELF-TAPPING SCREW TORX K50 x 16£2.06 Add to
004322869735/0WHEEL CONTROL ROD 200/280 BLACK CP1 53£16.10 Add to
005122519823/0WHEEL CONTROL ROD PIN£2.74 Add to
006112436050/0PIN PLATE D=8 (EUROFIX FX70308PH)£1.83 Add to
007122450494/0SPRING£4.99 Add to
008381302849/1ASS.REAR AXLE WHEELS D280 CRUISER 53 TR£52.06 Add to
009322321555/3HEIGHT ADJUST LEVER CRL 53£3.69 Add to
010322557181/0REAR AXLE LEVER PLATE£2.47 Add to
011122446198/1HEIGHT ADJUST SPRING CRL£2.06 Add to
012322735608/0HEIGHT ADJUST QUADRANT CP1£2.47 Add to
013112727807/0SCREW TCB TORX M6 x 16£2.81 Add to
015112728696/0SELF-TAPPING SCREW 4 x 12£2.06 Add to
016322785500/0REAR AXLE SUPPORT CP 1£2.18 Add to
017181003114/0GEARBOX [BLACK]£129.74 Add to
018122753000/0PIN D=5.2 x 25.65£2.06 Add to
019122570133/0RIGHT PINION Z12 GEAR£7.92 Add to
020112608600/0CIRCLIP D=12£2.08 Add to
021322042067/0AXLE BUSH£4.52 Add to
022112521371/0WASHER M12 13 x 20 x 2£2.06 Add to
024135064196/0TRAPEZOIDAL BELT Z29£9.78 Add to
025122430254/0TENSION SPRING£4.52 Add to
026322778473/1STOP BRACKET£2.06 Add to
027112728904/0SELF-TAPPING SCREW K60 X 22 WM1451£1.95 Add to
030112728697/0SELF-TAPPING SCREW TORX K50 x 16£2.06 Add to
031322394550/0UPPER HEIGHT ADJUST LEVER [BLACK]£3.00 Add to
031322394552/0UPPER KNOB ADJUST REAR LEVER [GREY]£2.87 Add to
032122570134/0LEFT PINION Z12 GEAR£7.92 Add to
033322394551/0HEIGHT ADJUST HANDGRIP [BLACK] CR£2.06 Add to
034322394559/0ERGO LOWER KNOB ADJ.REAR LEVER CR BLACK£2.47 Add to
