BODYWORK

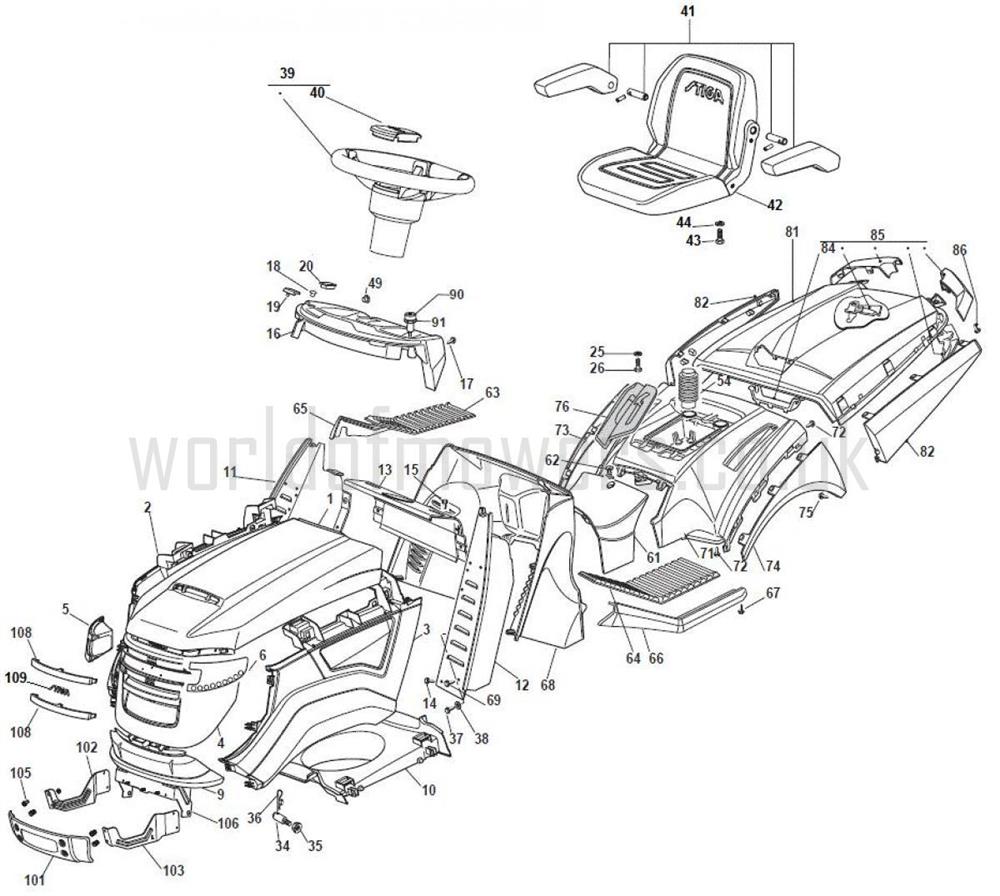

BODYWORK assembly details for Stiga 2T0950681/15 ESTATE 7102 HWS (Kawaski FS600) 2015 model

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

RefNoDescriptionPrice
001325076866/0UPPER ENGINE HOOD [YELLOW]£112.02 Add to
002382394646/0LEFT SIDE HOODN/A POA
003382394645/0RIGHT SIDE HOODN/A POA
004325076953/0LOWER FRONT HOOD [GREY]£61.60 Add to
005382185500/1HEADLIGHT R/H [LED]£170.61 Add to
006382185501/1HEADLIGHT L/H [LED]£170.61 Add to
009325076959/1LOWER FRONT BONNET [GREY]£18.74 Add to
010325108031/0INTAKE CONVEYOR£57.52 Add to
011382785022/9RIGHT DASHBOARD SUPPORT£38.60 Add to
012382785021/8LEFT DASHBOARD SUPPORT£38.60 Add to
013382785137/0CENTRAL DASHBOARD SUPPORT£16.16 Add to
014112735110/0FLANGED SELF-TAP SCREW 4.8 X 13£2.81 Add to
015112735110/0FLANGED SELF-TAP SCREW 4.8 X 13£2.81 Add to
016325120278/0DASHBOARD [BLACK]£41.41 Add to
017112728440/0SELF-TAPPING SCREW 4.8 X 13£1.79 Add to
018125120200/0CAP (OBSOLETE)£2.54 Add to
019125260000/0ANTI-VIBRATION RUBBER GROMMET£3.41 Add to
020325120234/0CAP (OBSOLETE) (OBSOLETE)N/A
025112583500/0WASHER M8 UNI 1751 WZ£2.06 Add to
026112793102/0SCREW TE M8x20 UNI 5739 ACC.8.8£2.06 Add to
034125510068/0BONNET FULCRUM PIN£2.06 Add to
035112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
036124487998/0R CLIP D=2£2.06 Add to
037112731350/0SELF-TAP SCREW TE 5.5 X 19 UNI 6949 C15£2.06 Add to
038112521330/0WASHER M6 6.4 X 12 X 1.6£2.06 Add to
039325961222/1STIGA STEERING WHEEL [BLACK]£282.41 Add to
040325580508/0STEERING WHEEL CAP [STIGA]£6.55 Add to
041382180133/0ARM RESTS KIT£233.44 Add to
042382735810/1STIGA SEAT ASSEMBLY£306.88 Add to
043112793102/0SCREW TE M8x20 UNI 5739 ACC.8.8£2.06 Add to
044112583500/0WASHER M8 UNI 1751 WZ£2.06 Add to
049325120233/0CAP (OBSOLETE)£4.28 Add to
054325737002/0PROTECTION COVER£6.01 Add to
061325110466/0CENTRAL COVER [GREY]£29.96 Add to
062125580020/2SPRING TENSIONED SCREW£7.23 Add to
063325110278/1R/H FOOTBOARD COVER [BLACK]£26.18 Add to
064325110279/0L/H FOOTBOARD COVER [BLACK]£26.18 Add to
065325599018/0L/H FOOTBOARD PROFILE [GREY]£17.07 Add to
066325599017/0R/H FOOTBOARD PROFILE [GREY]£17.72 Add to
067112731580/0SELF-TAP SCREW TE 4.8 x 9.5 C15 BZ£2.06 Add to
068325785449/0DASHBOARD SUPPORT [GREY]£76.59 Add to
069112735403/0FLANGED HEX-HEAD SCREW D=6 x 18£2.06 Add to
071325109754/1WHEELS COVER [YELLOW]£130.83 Add to
072112735402/0FLANGED HEX-HEAD SCREW D=6 x 18 WZ£2.06 Add to
073325109793/0R/H WHEEL COVER [GREY]£20.09 Add to
074325109794/0L/H WHEEL COVER [GREY]£20.09 Add to
075112728697/0SELF-TAPPING SCREW TORX K50 x 16£2.06 Add to
076325207129/0CAN HOLDER COVER [BLACK]£24.34 Add to
081325110308/0GRASSCATCHER TOP [YELLOW]£170.61 Add to
082382110299/0REAR WHEEL COVER KIT [TCX]£54.79 Add to
084325394009/0GRASSCATCHER HANDLE [BLACK]£8.32 Add to
085382110300/0USE 382110300/1N/A POA
086112735403/0FLANGED HEX-HEAD SCREW D=6 x 18£2.06 Add to
090325605003/0PUSH BUTTON REVERSE GEAR£42.51 Add to
091325256250/0THREADED RING NUT£2.87 Add to
101382263503/0FRONT BUMPER GUARD£28.90 Add to
102382785251/0R/H SUPPORT BUMPER£28.90 Add to
103382785253/0L/H SUPPORT BUMPER£28.90 Add to
105112800815/0SCREW TE FL M8 x 16£2.06 Add to
106325774301/2HOOD SUPPORT£18.13 Add to
108325076956/0FRONT MOULDING£5.46 Add to
109114367494/2EMBLEMA LABEL STIGA 3D 93 x 19mm£9.54 Add to
