Handle

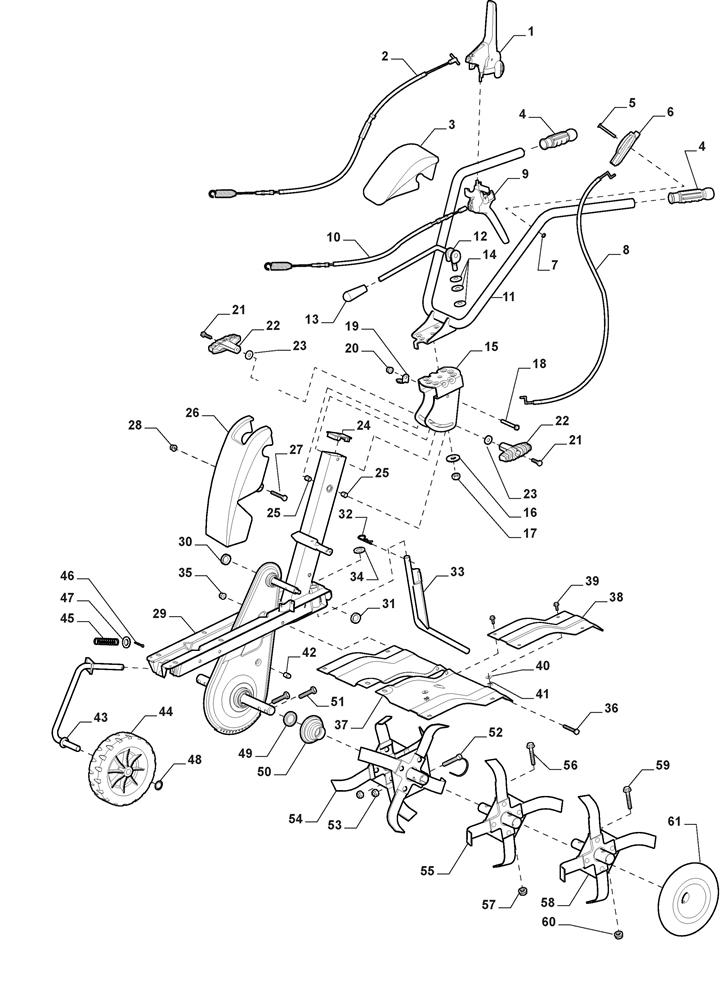

Handle assembly details for Stiga SRC 795 RB [212951122-POL] 2017 model

Parts list

Match the number with the image on the left and click "Add" button to add the item to your basket

Please note, that the prices are for individual items

Items might appear more than once on the drawing, please check and adjust the quantity you require.

RefNoDescriptionPrice
001118802984/0CLUTCH LEVER£35.74 Add to
002118802982/0CLUTCH CABLE£39.21 Add to
003118802977/0PANEL [YELLOW]£20.49 Add to
0041483-2213-01HANDLE GRIP£4.90 Add to
0059948-0655-16SCREW£2.06 Add to
0061483-2143-01ACCELERATORN/A POA
007112154510/0LOW SELF-LOCKING NUT M6 UNI7474 ACC.6S£2.06 Add to
008118802969/0THROTTLE CABLE£15.84 Add to
009118802985/0CLUTCH LEVER-REVERSE£35.74 Add to
010118802983/0CLUTCH LEVER-REVERSE£33.16 Add to
011118802979/0HANDLE£90.98 Add to
0121483-2044-01LEVERN/A POA
0131483-2279-01KNOBN/A POA
0141483-2073-01WASHERN/A POA
015118802980/0HANDLE REINFORCEMENTN/A POA
0169699-0121-02WASHER£2.06 Add to
0179747-1231-02NUT£2.06 Add to
018112691900/0HEX-HEAD SCREW£1.91 Add to
0191483-2021-01WIRE SUPPORT PLATE - NLA£2.14 Add to
020112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
021112793701/0HEX-HEAD SCREW M8 x 30£1.76 Add to
022118803004/0LEVER KNOB£5.73 Add to
0239699-0122-02WASHER 9 x 28 x 2£2.06 Add to
0241483-2166-01CAP£2.87 Add to
025118803012/0NUTN/A POA
026118802978/0COVER [YELLOW]£27.27 Add to
027112789350/0SCREWN/A POA
028112154330/0LOW SELF-LOCKING NUT M5£2.06 Add to
029118802974/0TRANSMISSION£504.15 Add to
0301483-2186-01CAP£4.52 Add to
0311483-2187-01OIL SEAL£5.52 Add to
0329598-0002-02SPRING PIN 2.5mm L=47mm£2.06 Add to
033118802986/0DEPTH SKID£22.29 Add to
034112521390/0WASHER M16 17 x 30 x 3£1.91 Add to
035112293201/0HEXAGON NUT M8 WITH EXAGONAL FLANGE£2.06 Add to
0369997-0855-12USE 112691700/0£2.74 Add to
037118802988/0GUARD PLATE£86.13 Add to
038118802989/0GUARD EXTENSION£32.99 Add to
0399959-0616-16SCREW M6SF M6 X 16£2.06 Add to
040118803014/0WASHERN/A POA
0411134-3643-01NUT£13.23 Add to
0421483-2075-01CAP£4.10 Add to
043118802987/0WHEEL SUPPORT£30.26 Add to
044118802972/0WHEEL£25.28 Add to
045118802971/0SPRING£6.14 Add to
046118803017/0SPLIT PIN£4.23 Add to
047112521390/0WASHER M16 17 x 30 x 3£1.91 Add to
0481483-2195-01LOCK WASHER£3.83 Add to
0491483-2070-01OIL SEAL£8.32 Add to
050118802992/0DUST COVER£6.42 Add to
0519997-1050-16SCREW M6S M10 x 50£2.87 Add to
0521483-2196-01LOCK PIN£3.41 Add to
053112156602/0LOW SELF-LOCKING NUT M10£1.79 Add to
0541483-2023-01R/H TINE ASSEMBLY£82.05 Add to
0541483-2024-01L/H TINE ASSEMBLY£82.05 Add to
0551483-2169-01TINE ASSY OUTER-RH£67.05 Add to
0551483-2170-01TINE ASSY OUTER-LH£68.42 Add to
0569997-1050-16SCREW M6S M10 x 50£2.87 Add to
057112156602/0LOW SELF-LOCKING NUT M10£1.79 Add to
058118802990/0RIGHT TINE ASSY£68.42 Add to
058118802991/0LEFT TINE ASSY£68.42 Add to
0599997-1050-16SCREW M6S M10 x 50£2.87 Add to
060112156602/0LOW SELF-LOCKING NUT M10£1.79 Add to
0611483-2022-01PROTECTION DISC£34.35 Add to
